ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Тележки изготавливаются в исполнении УХЛ категории 4.1 по ГОСТ 15150-69, в соответствии с техническими условиями ТУ 5131-001-06053434-99 и могут эксплуатироваться при температурах +170 Û +250°С, относительной влажности воздуха до 100%, атмосферном давлении 86,4 Û 106,6 кПа (650 Û 800 мм рт. ст.).

Нагрев тележек и поддержание рабочей температуры осуществляется нагревательными средствами, имеющимися на указанных выше Автоматах.

Габаритные размеры тележек, (мм): длина - 527; ширина - 778; высота - 280 и могут незначительно изменяться в зависимости от модели Автомата.

Рабочая температура в зоне выпечки – 170 Û 230°С. Время разогрева тележек до рабочей температуры определяется характеристиками нагревательной системой Автоматов, на которых они используются.

Размеры прессформы* (*Примечание: прессформы - две секции матрицы и пуансоны могут быть поставлены по отдельному заказу.), устанавливаемой на тележку, мм: длина-390; ширина-100; высота-100 Û 170.

Колесная база тележки, мм – 660.

Масса тележки, кг: 60.

Оптимальный режим использования тележек на Автоматах - трехсменный.

УСТРОЙСТВО И РАБОТА ТЕЛЕЖЕК:

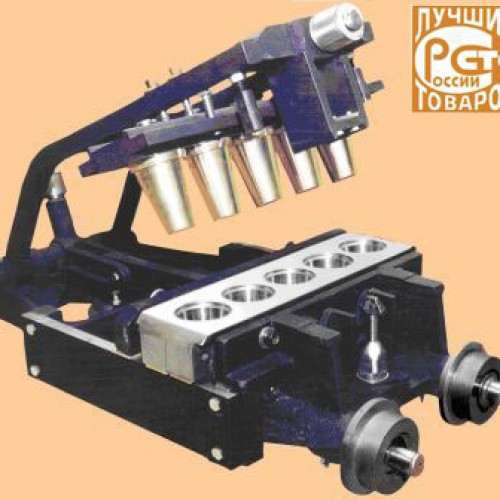

Основанием тележки является рама на катках. Рама состоит из левого (поз.12) и правого (поз.11) кронштейнов, соединенных между собой планками (поз.10), которые выполняют функцию направляющих.

По направляющим планкам перемещается подвижная плита (поз.9), приводимая в движение системой рычагов, который построен на основе шатунно-кривошипной схемы. В закрытом положении плита фиксируется (запирается) положением этих рычагов в «мертвой точке».

На правом кронштейне (поз.11) шарнирно установлена вилка верхней плиты (поз.1), к которой крепится верхняя плита пуансонов. Вилка фиксируется (запирается) в нижнем положении с помощью замка (поз.16), установленного в левом кронштейне.

Матрица устанавливается на направляющие планки (поз.10) между левым кронштейном (поз.12) и подвижной плитой (поз.9). Неподвижная секция матрицы крепиться к левому кронштейну. Подвижная секция крепиться к подвижной плите. Пуансоны устанавливаются на верхней плите пуансонов.

Тележки соединяются между собой в замкнутый конвейер.

Раскрытие и закрытие (запирание) матрицы, подъем и опускание плиты и фиксация (запирание) плиты в опущенном положении производится от копиров Автомата, установленных в местах соответствующих технологии выпечки.

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ и схему , см. ниже.

Комплект поставки (число тележек) определяется моделью Автомата, на котором используется данный комплект и согласовывается с Заказчиком.

По требованию Заказчика тележки могут поставляться в единичных количествах.
